路由器,大家都不陌生,也都用过,基本上平时的无线网络就靠它了。那移动路由你见过吗?它与传统的路由有什么不同呢?本期就来拆解一款华为的移动路由——华为移动路由Pro 2022款。众所周知,在移动通信解决方案中,华为的产品有不错的口碑,也有较强的话语权。尽管被美丽国制裁,但是依旧在不屈不挠的推陈出新各种电子产品,内部原本很多采用国外半导体商芯片的解决方案都在用国产芯片逐步代替。那赶早不如赶巧,就来看看这款最新款的移动路由如今的内芯方案又是怎样的?

移动路由器(移动路由器管理界面怎么进)

拆解

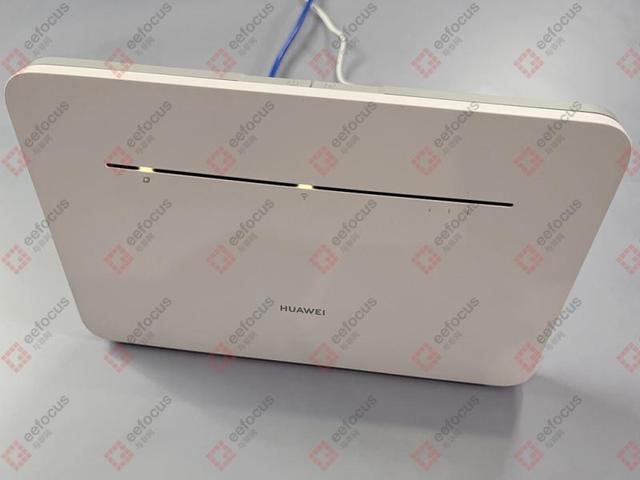

华为移动路由Pro 2022款结构比较传统,拆解相对简单,抛开外壳部分,基本上只有一个PCB主板。大致看了下内部硬件情况,可以把它分为两个电路组成部分:一个是传统意义上的无线路由部分;另一个则是移动通信网络部分。

移动路由器(移动路由器管理界面怎么进)

无线路由的路由器的主芯片为瑞昱的RTL8367,这是一款5+2口的千兆交换机控制芯片,5个口集成了千兆的PHY,2个口可以配置成RGMII或者MII的管理口,当做路由使用;无线部分则采用的是华为自家海思的WiFi芯片Hi1151,从电路方案来看,这颗WiFi芯片同时支持2.4G和5G频段的无线网络。另外从主板的布局还可以发现,无论是2.4G还是5G频段,采用的都是双天线的设计,通过两根射频线桥接,保证无论工作在2.4G频段还是5G频段都同时有2根天线在工作,用于增强信号。

路由器的主芯片连接的千兆以太网隔离变压器为MNC G4001CG,对应4个千兆网口,其中一口可以用作WAN口。

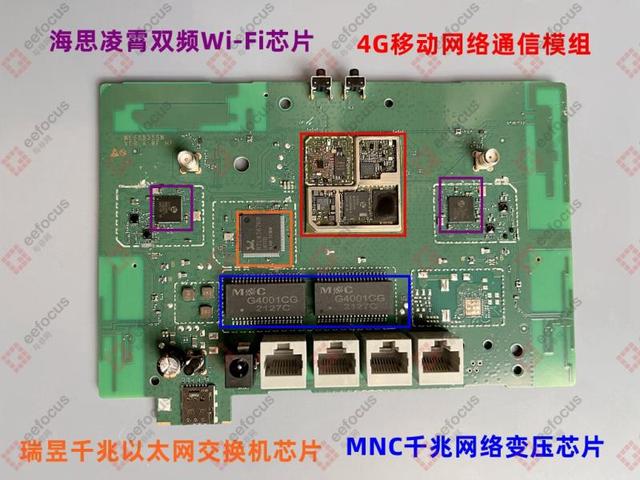

另外再来看下移动通信网络部分,就高集成度的模组(如下图所示),是不是有点颠覆想象,简直就是布局和堆叠的艺术,不过需要说明的是,这是4G的移动网络方案,至于为什么不买5G路由器拆解,实在是价格高得有些离谱。

移动路由器(移动路由器管理界面怎么进)

移动通信方案一项是华为的强项,所以这个4G模组基本上都是华为自家的芯片方案。海思巴龙基带处理器Hi6932用于移动网络信号的调制解调,海思电源管理芯片Hi6559用于4G模组的供电管理,海思射频收发器Hi6362+唯捷创芯VC7643+模拟前端类电路实现这个4G模块的射频方案。

比较让人惊讶的是射频放大器是国产唯捷创芯的产品,这是一家今年刚在科创板上市不久的企业,之前就听说唯捷创芯的模拟放大器类产品已经打入华为的供应链,从拆解的这个产品来看确有其事。另外在基带处理器旁边抹去丝印的芯片应该是NAND FALSH,用于存储移动通信网络的固件信息。

作为一个主打移动网络功能的路由,移动信号质量方面的设计总避免不了精益求精,在这个产品上,除了PCB本身的天线外,还预留了两个SMA接口的天线用于增强信号。除此之外,路由器搭载了一个H键为华为独有的功能,鸿蒙系统认证的智能家居可以免密码接入网,省去了配网的步骤,不过对于移动路由来说,这个功能用处不是太大。至于其它方面的功能都是传统路由器的基础功能,没什么好说的。

移动路由器(移动路由器管理界面怎么进)

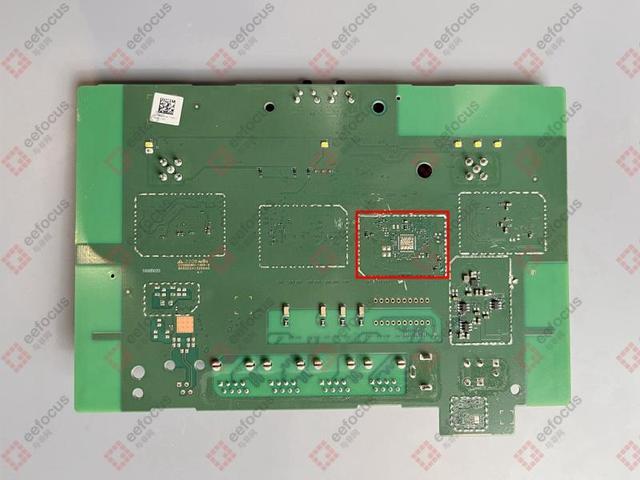

除了主板正面的一些器件,PCB背面基本没啥元器件,除了显示路由器工作状态的LED指示灯,比较有意思的背面预留的一个未贴片电路,应该是路由器的兼容硬件方案。由此不难推测华为在路由方案设计时的谨慎跟留一手,因为纵观整个移动路由的硬件设计,除了几颗抹去丝印的芯片,其它芯片都是华为自己的或者是大陆本土半导体厂商的产品,仅有瑞昱的路由器芯片不确定因素比较高,准备一个备份的方案总没错。

从已经的芯片信息来看,华为移动路由Pro 2022款主要的一些芯片Bom如下表所示:

厂商 型号 说明
海思 Hi1151 凌霄双频Wi-Fi芯片
海思 Hi6362 射频收发器
海思 Hi6559 电源管理
海思 Hi6932 巴龙基带处理器,用于实现4G信号的调制解调
MNC G4001CG 千兆网络变压芯片
唯捷创芯 VC7643 射频放大器
瑞昱 RTL8367RB 高性能5 + 2端口千兆以太网交换机芯片

小结

从拆解不难发现所谓的移动路由就是在传统的无线路由方案上加上移动通信模组,目前来看这种硬件产品以4G模组+无线路由方案为主,作为入门级的移动办公利器仅仅够用而已;而作为更适合移动路由的5G模组+无线路由方案因为成本等因素,产品售价过高,对消费者的吸引力不够,只能应用于小众领域。但抛开产品应用,纵观整个华为移动路由的硬件方案,你既惊叹于海思芯片在整体解决方案中所占的比重,又佩服这种谨小慎微的硬件设计方案思路,窥一斑而见全豹,你很难不佩服这家绝不妥协,绝不躺平的企业。
