工作失误之麦克维尔电机内接线错误

此次失误很简单，稍微用心就不会发生，但是影响不可谓不大，多亏客户发现及时。

一、情况说明

1、维修了甘肃天水一台麦克维尔HSS3122MAQB2，制冷剂R22，电机功率82KW，重量603KG，润滑油13L，使用麦克专用C油。

2、压缩机电机烧毁，系统较脏。

3、机械部分转动特别皱，轴承磨损明显，星轮有磨损，还可以使用。

4、压缩机内油泥和积碳严重。

二、维修情况

1、重新对压缩机电机进行了绕线浸漆烘干。

2、电机拆装需要加热，属于紧配合。

3、更换全套密封圈和密封垫；

4、清洗压缩机的油底和碳铁。

5、更换内置机油过滤器。

6、填写相关维修记录清单。

7、核对专项技术参数。

8、检测电机对地绝缘，相间绝缘和电机三相的通断情况。

备注：按标准要求是要使用双臂电桥进行三相内阻的测定，可是工人们每次图省事，将这个事情拖之脑后。

9、总体装配完成后，进行氮气打压检漏，保压一般10bar，12小时不掉压合格。

10、清理喷漆，修复保温，打包发货。

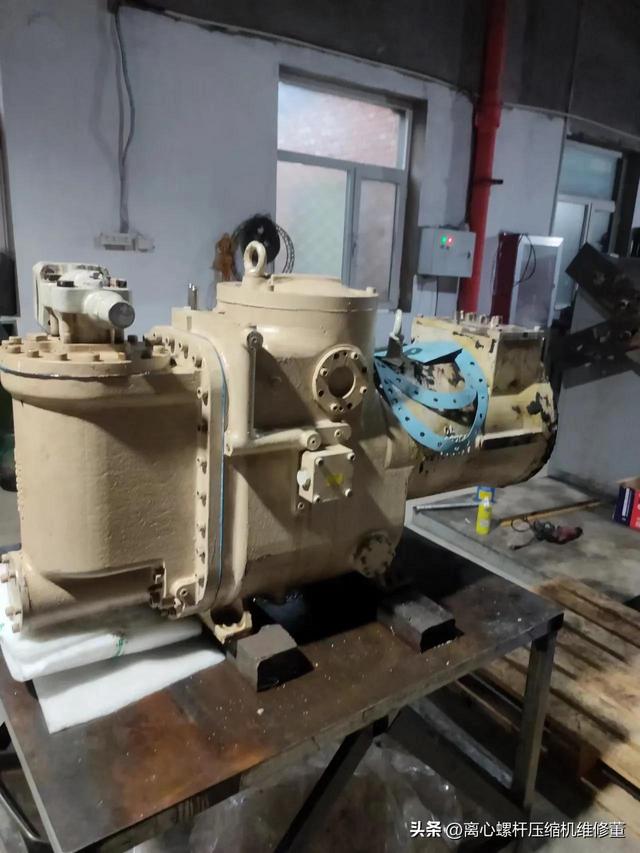

压缩机维修中

三、问题点明

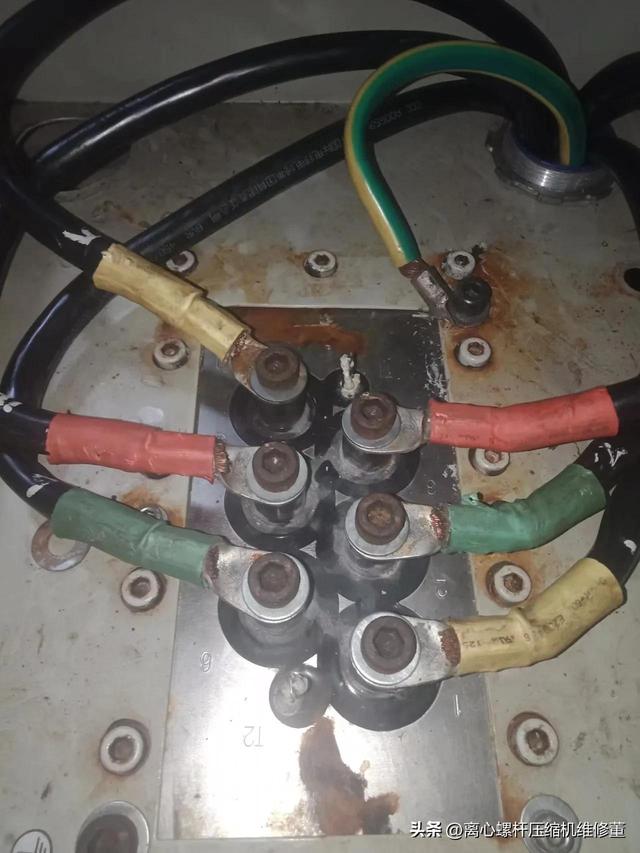

1、本次压缩机维修完成总体良好，但却犯了个致命的错误，接线板内的6和5电机引线接反了，因此差点酿成大故障。

2、发现情况的过程：客户是同行维修人，但对该设备不熟，也是半路接手该设备，他说配电柜里面线都被搞得很乱，压缩机的6根线也都拆开了，不知道哪个是哪个。于是说到时现场找线号接，完成后将接线板和交流接触器分别拍几张照片，到时我这边给检查一下。

3、现场刘工说看到有之前的标记，按号接上了，都给我发了照片和接触器照片等，均比对过，没问题。

4、第二天他就开机测试了，来电话说开机了，星运行正常，声音也很好，但是角转换后声音立即就不对了，他为了安全，第一时间拍了急停，打电话询问可能是什么情况。说实话没有见过以前这种故障，说不上来，我现场听到过麦克这款机组开机回液声，那声音也极大，很震人。他说不像液击，不过也不确定，毕竟太快，他是凭直觉停机的。

5、我说等会，我再回头看看你的线，是否存在漏看，有没有接错线的情况。经再次比对，没问题，于是大着胆子说刘工，你再开一次吧，看看到底能不能转起来。他没挂电话，用的手动测试的方式，我让他挂个钳形表，他说现场没有，我说挂个低压表，确定一下压缩机正反转，别是反转情况，到时不润滑故障就大了。点动测试，他说转换后，接触器都冒火了，赶紧急停。到此可以十分肯定，一定是出现问题了，绝对不能在没有找到问题前启动设备。

四、危机处理

1、当前要做的第一件事就是让客户断电，用摇表或电子欧姆表测电机三相对地绝缘，测三相之间的相间绝缘，测定三相的通断情况。

2、确定一下接触器的触点情况。

3、再核对一遍主电电路图。对客户发来的路进行画图复原，从图纸上和麦克标准配置图进行比对，找出问题和异常。

4、客户回复：对地和相间绝缘均为无穷大，三相之间的通段为1-4通，2-6通，3-5通。

注：麦克维尔实际三相应该是1-4,2-5,3-6通。由此可推断，电机内侧的引线，5和6接反了，应该没有其他问题。

5、沟通客户，让他将5和6的接线对调一下，然后再测试运行，半小时后回复，这次正常了，没问题。运行了1分钟低压到零了，估计膨胀阀没打开，压缩机没事了。

五、理论深入学习

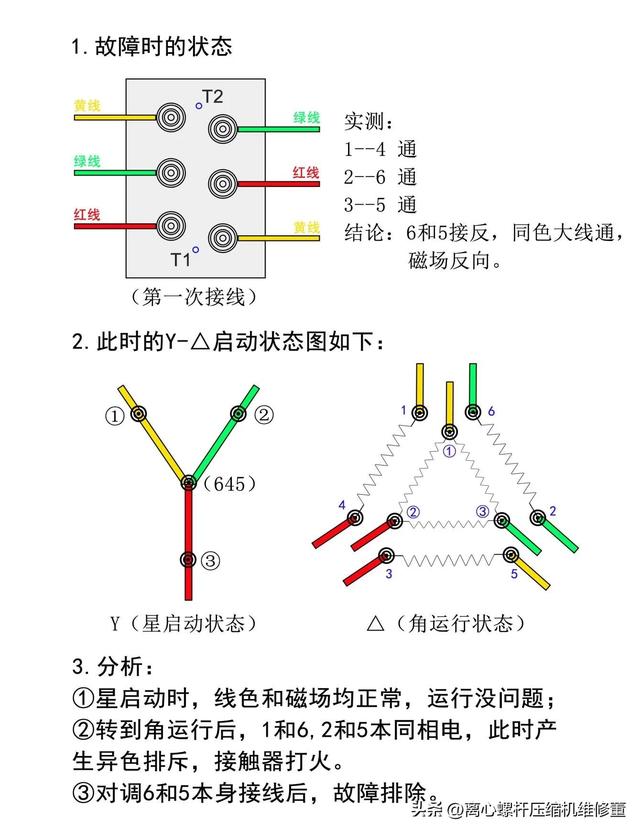

错误接线的逻辑分析图

六、总结反思

1、涉及到电机维修，拆装的情况下，必须进行电机的线号对应和测试。

2、工作中必须填写好维修记录。

3、现场调试中要比对主线相序，并再次对电机进行测量，作现场调试记录。

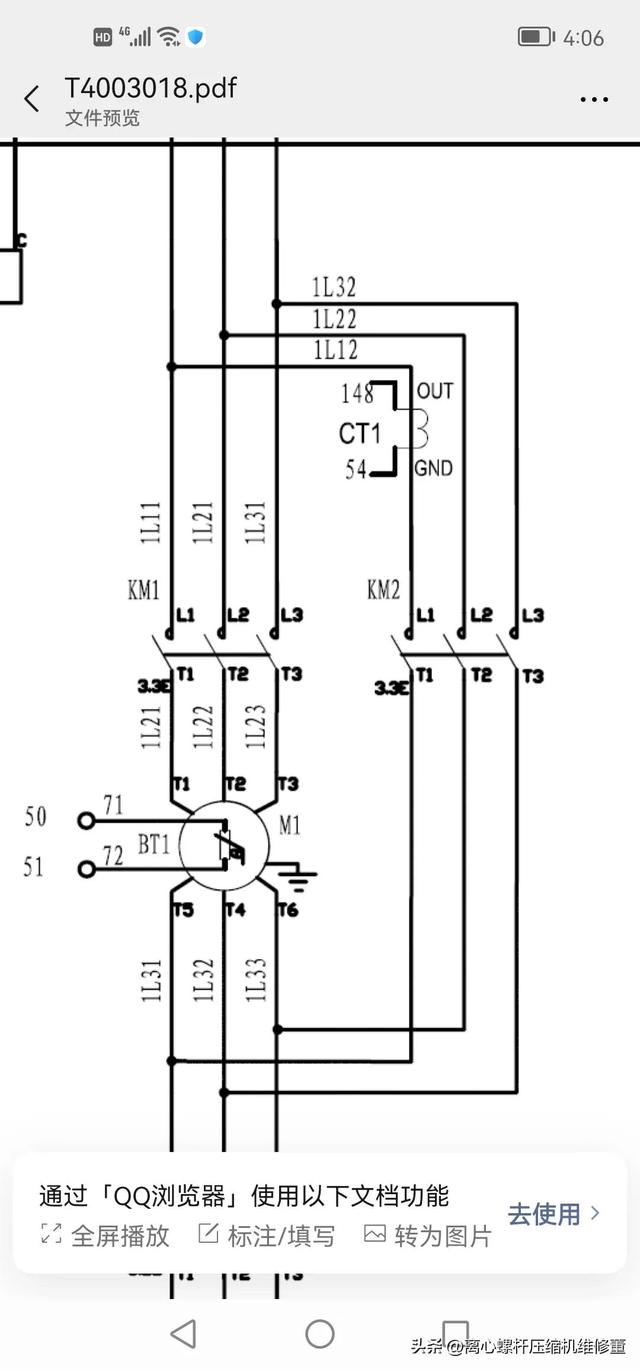

麦克维尔压缩机主电接线图
